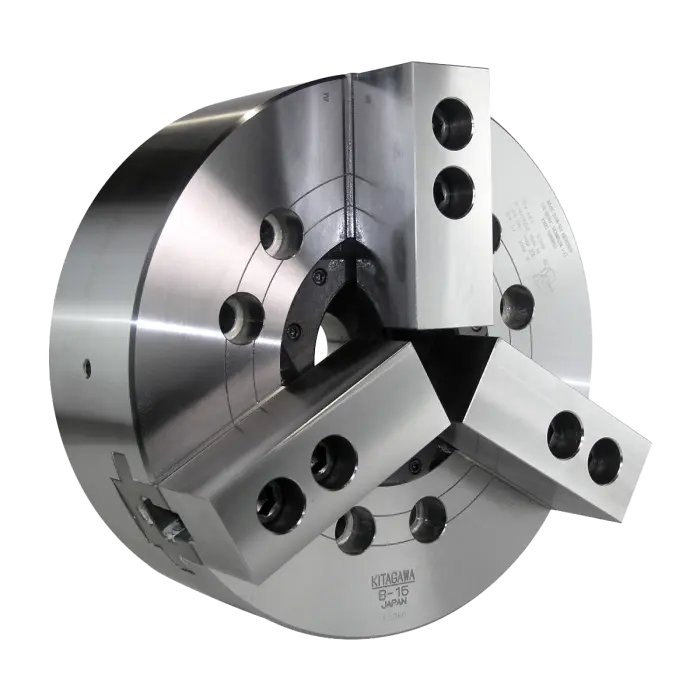

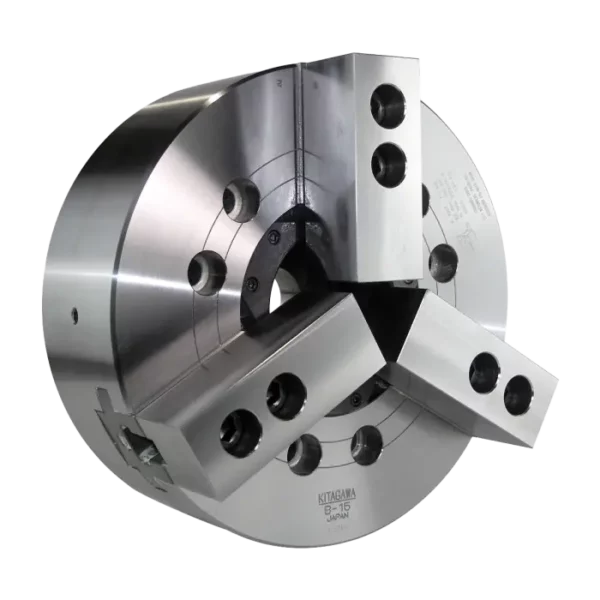

B – grandes diâmetros
A linha de placas para torno B series da Kitagawa é sinônimo de alta performance e robustez, projetada para usinagem de peças de grande porte com máxima precisão.
Equipada com ampla passagem central, a Série B permite a usinagem de barras e peças de grandes diâmetros com eficiência, estabilidade e precisão.
Disponível em tamanhos que variam de 15 a 24 polegadas, essa placa para torno é perfeita para projetos de grande escala, garantindo desempenho excepcional em usinagem pesada.
Seja para diâmetros externos ou internos, a Série B é a escolha certa para quem busca tecnologia avançada, precisão e versatilidade em usinagem de peças grandes.
Descrição
Modelo | B-15 | B-18 | B-21 | B-24 | |
Passagem central (mm) | 117,5 | 117,5 | 140 | 165 | |
Faixa de fixação (mm) | Máx. | 381 | 450 | 530 | 610 |
Mín. | 30 | 30 | 87 | 109 | |
Curso das castanhas (diâmetro) (mm) | 10,6 | 10,6 | 10,6 | 10,6 | |
Curso do pistão (mm) | 23 | 23 | 23 | 23 | |
Força máxima de tração da barra (kN) | 71 | 71 | 90 | 90 | |
Força máxima de fixação estática (kN) | 180 | 180 | 234 | 234 | |
Velocidade máxima (min⁻¹) | 2500 | 2000 | 1700 | 1400 | |
Momento de inércia (kg･m²) | 2,273 | 4,451 | 8,95 | 16,6 | |
Peso líquido (kg) (com castanhas macias) | 120 | 164 | 235 | 293 | |
Cilindro hidráulico compatível | F2511H | F2511H | F2511H | F2511H | |
Castanhas moles compatíveis | Standard | Standard | Standard | Standard | |
Extra Tall | Extra Tall | Extra Tall | Extra Tall | ||
Castanhas duras compatíveis | HB15A1 | HB15A1 | HB18B2 | HB18B2 | |
