Tipos de acionamento para placas de fixação | Manual, pneumático e hidráulico

Fixar a peça corretamente é fundamental para garantir a precisão dimensional, a qualidade do acabamento e a segurança do operador. Nesse contexto, entre os diversos dispositivos utilizados para a fixação, a placa de fixação ocupa um papel central nos processos de usinagem.

Dentro desse universo, existem diferentes formas de acionamento, responsáveis por fazer com que as castanhas avancem ou recuem para fixar as peças. Por isso, entender os tipos de acionamento disponíveis é essencial para escolher a solução mais adequada para cada aplicação.

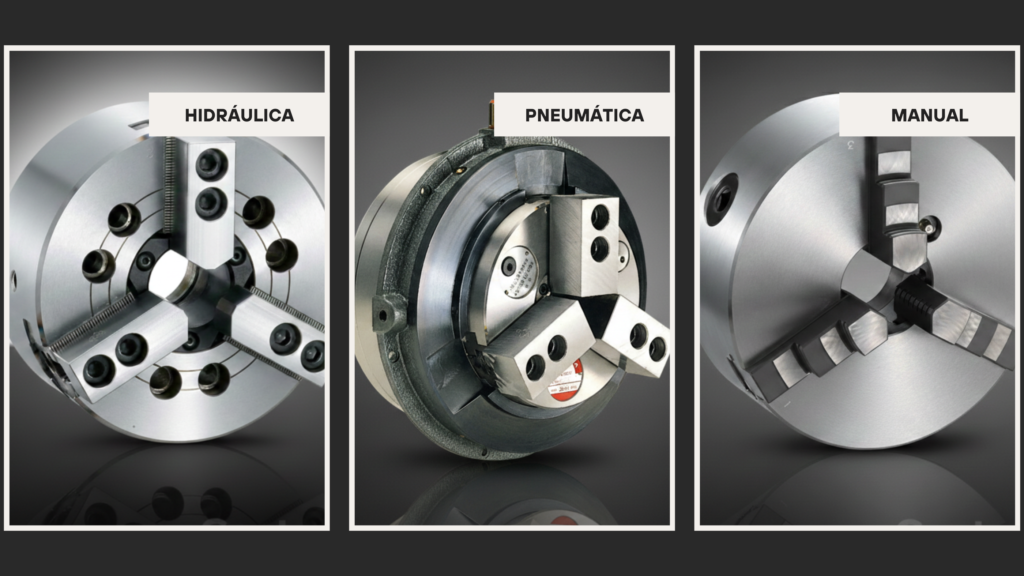

A seguir, destacamos os principais tipos de acionamento utilizados em placas de fixação.

ㅤ

Acionamento manual

Placas com acionamento manual são amplamente utilizadas em tornos convencionais. Nesse sistema, o movimento das castanhas é feito por meio de uma chave de aperto, que atua diretamente no mecanismo interno da placa.

Esse tipo de placa é encontrado, geralmente, em duas configurações:

• Placas com avanço das castanhas simultâneo e auto centrante;
• Placas com avanço das castanhas independente, permitindo ajustes individuais para peças assimétricas

Por se tratar de um sistema acionado manualmente, a força de aperto é inferior aos de placas pneumáticas e hidráulicas, e demanda grande cuidado operacional, principalmente na etapa de preparação da usinagem.

ㅤ

Acionamento pneumático

Nesse tipo de sistema, as placas de fixação com acionamento pneumático utilizam ar comprimido para realizar o avanço e o recuo das castanhas. Nesse modelo, o cilindro pneumático já é integrado à placa, eliminando a necessidade do uso de chave de aperto.

Embora a força de fixação de uma placa pneumática seja inferior à de uma placa hidráulica, esse sistema apresenta uma vantagem importante:
ele pode ser instalado em tornos convencionais sem a necessidade de adicionar um sistema hidráulico dedicado.

Por isso, o acionamento pneumático costuma ser uma solução intermediária interessante para operações que exigem mais agilidade no setup, na carga e na descarga dos produtos, mas não demandam forças de fixação extremamente elevadas.

ㅤ

Acionamento hidráulico

Já o acionamento hidráulico, é o mais utilizado em tornos CNC e aplicações de maior exigência técnica. Nesse sistema, o avanço e o recuo das castanhas são realizados por meio de um cilindro hidráulico, garantindo alta força de fixação, estabilidade e segurança durante todo o processo de usinagem.

As placas hidráulicas são normalmente encontradas com três castanhas, mas também existem modelos com duas, quatro ou mais castanhas, dependendo da aplicação. Esse tipo de acionamento é especialmente indicado para:

• Produção seriada
• Operações de alta repetibilidade
• Processos que exigem confiabilidade contínua

Além de aumentar a segurança, a placa hidráulica contribui para tornar o processo produtivo mais rápido, eficiente e previsível, sendo uma excelente solução para produção em massa.

ㅤ

A importância da escolha correta do acionamento

Independentemente do tipo de acionamento, a escolha correta da placa de fixação impacta diretamente a precisão, a produtividade e a segurança do processo de usinagem. Por isso, compreender as diferenças entre os sistemas de acionamento é fundamental para tomar decisões técnicas mais assertivas.

A CINCO Tecnologia em Fixações oferece assistência técnica especializada para placas de fixação, realizando testes e orientações técnicas para garantir o melhor funcionamento do equipamento em cada aplicação.

Para saber mais, acesse www.kitagawa-cinco.com.br ou entre em contato com nossa equipe técnica.
