M series

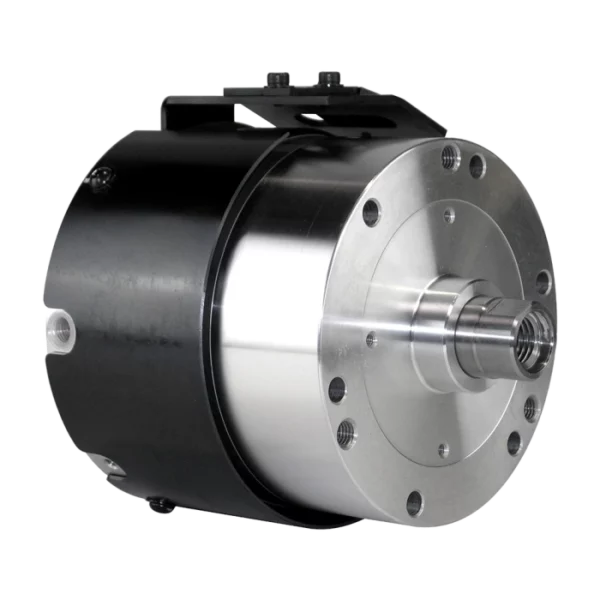

A série M de cilindros hidráulicos da Kitagawa é projetada para oferecer alto desempenho em um design compacto e leve, ideal para maximizar a eficiência de tornos em operações que não exigem passagem central. Com um formato curto e compacto, este cilindro é perfeito para setups que priorizam economia de espaço e alta performance.
A série M inclui válvulas de retenção e alívio integradas, além de sensores de proximidade, garantindo maior segurança, controle e precisão durante as operações. Seu design otimizado permite uma instalação rápida e fácil, tornando-o uma solução ideal para aplicações que exigem agilidade e confiabilidade.
Principais Características:
- Design compacto e leve: Maximiza o espaço disponível no torno e facilita a instalação.
- Válvulas integradas: Inclui válvula de retenção (check valve) e válvula de alívio (relief valve) para maior segurança.
- Sensores de proximidade: Garantem maior controle e precisão nas operações.
- Formato curto: Ideal para setups que exigem economia de espaço.
Escolha o cilindro hidráulico M Series da Kitagawa e eleve a eficiência e a precisão do seu processo de usinagem com placas para torno. Entre em contato conosco e descubra como a Cinco Tecnologia pode oferecer a solução ideal para suas necessidades!
Descrição
| Model | M1120 | M1221 | M1330 | M1935HC | |
| Curso do Pistão (mm) | 20 | 21 | 30 | 35 | |
| Piston Area (cm2) | Push Side | 87.6 | 105.7 | 125.3 | 274 |
| Pull Side | 84 | 102 | 119 | 252 | |
| Força da Barra de Tração (kN) | Push Side | 28 | 39 | 47 | 103 |
| Pull Side | 27 | 38 | 45 | 94.6 | |
| Pressão Máxima de Operação (MPa) | 3.5 | 4.0 | 4.0 | 4.0 | |
| Velocidade Máxima (min⁻¹) | 6000 | 6000 | 6000 | 6000 | |
| Momento de Inércia (kg･m²) | 0.016 | 0.028 | 0.029 | 0.15 | |
| Vazão Total (L/min) | 1.2 | 1.2 | 1.2 | 1.2 | |
| Peso Líquido (kg) | 8.2(8.5) | 10.2(10.5) | 10.3(10.6) | 23 | |
