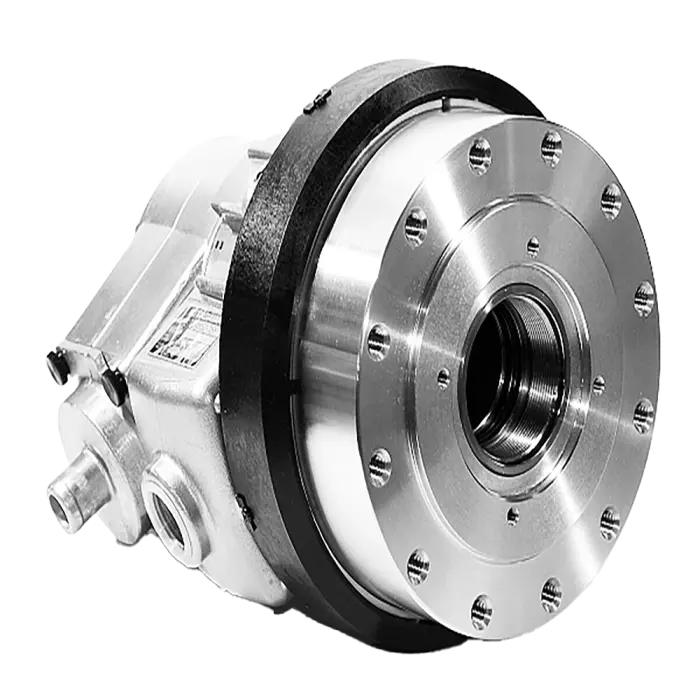

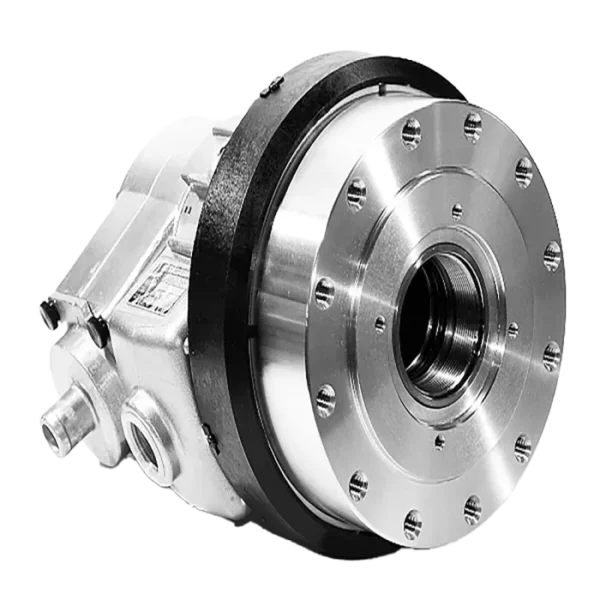

S-L series
A série S-L de cilindros hidráulicos da Kitagawa é projetada para oferecer alto desempenho, curso longo e design compacto, ideal para operações de usinagem que exigem maior alcance e versatilidade. Com uma ampla passagem central e peso reduzido, este cilindro combina funcionalidades avançadas, como válvulas de retenção e alívio integradas, garantindo segurança e controle durante as operações.
O curso longo do pistão permite maior flexibilidade na fixação de peças de diferentes tamanhos, enquanto a passagem central facilita a integração de sistemas de refrigeração e a passagem de barras.
Principais Características
- Curso longo do pistão: Oferece maior alcance para fixação de peças variadas.
- Ampla passagem central: Permite a passagem de barras e sistemas de refrigeração.
- Design compacto e leve: Facilita a instalação e otimiza o espaço no torno.
- Válvulas integradas: Inclui válvula de retenção (check valve) e válvula de alívio (relief valve) para maior segurança.
Escolha o cilindro hidráulico S-L Series da Kitagawa e eleve a eficiência e a precisão do seu processo de usinagem com placas para torno. Entre em contato conosco e descubra como a Cinco Tecnologia pode oferecer a solução ideal para suas necessidades!
Descrição
| Model | S1246L | S1552L | S1875L | S2091L | |
| Diâmetro da Passagem Central (mm) | 46 | 52 | 75 | 91 | |
| Curso do Pistão (mm) | 32 | 34 | 40 | 50 | |
| Piston Area (cm2) | Push Side | 100 | 161 | 198 | 252 |
| Pull Side | 89 | 150 | 183 | 234 | |
| Força da Barra de Tração (kN) | Push Side | 38 | 60 | 74 | 94 |
| Pull Side | 33 | 56 | 69 | 88 | |
| Pressão Máxima de Operação (MPa) | 4 | 4 | 4 | 4 | |
| Velocidade Máxima (min⁻¹) | 7000 | 6200 | 4700 | 3800 | |
| Momento de Inércia (kg･m²) | 0.022 | 0.058 | 0.1 | 0.16 | |
| Vazão Total (L/min) | 3.0 | 3.9 | 4.2 | 4.5 | |
| Peso Líquido (kg) | 12.8 | 17.0 | 26.8 | 34.1 | |
